直流固态继电器
更新时间:[2015-02-02] 浏览次数:14296次

  产品介绍

  输入与输出回路之间光隔离。

  ♦控制信号与TTL逻辑接口。

  ♦晶体管输出,通态压降小,开关速度快。

  ♦发光二极管指示工作状态。

  ♦环氧树脂封装一体,抗震防腐,工作可靠。

  ♦产品主要用于工业自动化中,弱电与强电隔离控制以及各种大功率的直流电气设备。如直流电动机、电磁阀、 电磁震动器、发动电机等。

  (一)概述

  1、输入电路:输入控制电流一般不大于15mA, TTL逻辑兼容。10A以下规格一般采用光电隔离,10A及以上规格一般采用高频变压器隔离,输入控制电压可达DC 3V-36V。

  2、输出电路:直流固态继电器输出电流在10A以下规格通常采用双极性晶体管做输出器件,10A及以上规格则一般采用功率场效应管(MOSFET)做输出器件。导通时在晶体管或场效应管上一般有0.4V-1.OV的电压降,因此在工作时会产生热量,并随着实际工作电流的增大而热量增加,与选用的继电器规格大小关系不大,一般实际工作电流在10A以上就应该配散热器,30A以上散热器需风扇冷却。

  3、输出端已内置反接保护电路。在必要时可以外加其他保护电路,如安装快速熔断器、二极管续流电路等元件。负载回路严禁短路,以免造成继电器永久性损坏。

  4、直流固态继电器的安装:直流固态继电器安装应远离电磁干扰源,输入引线与输出引线应分开,安装在散热器上时应注意接触面平整清洁,并均匀涂履导热硅脂,继电器直流输入端与输出端均有正负极性,安装时输入端与输出端及正负极性切勿混淆。继电器应安装在通风良好处,尽量远离热源,多只继电器之间应留有适当的间隙。散热器的选择请参照交流固态继电器。

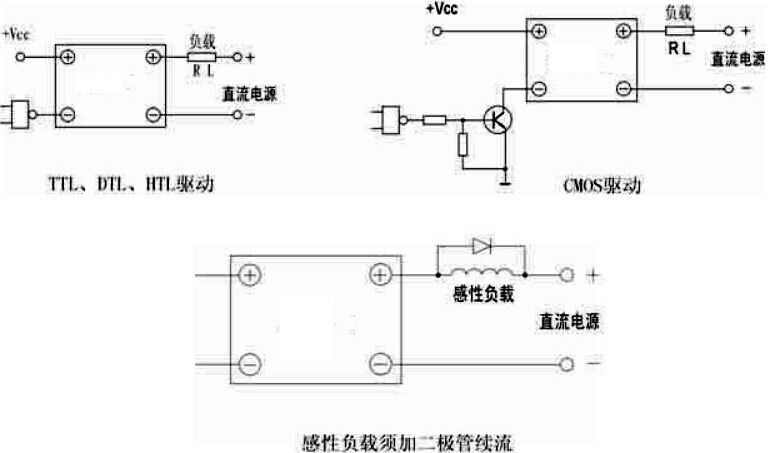

感性负载须加二极管续流

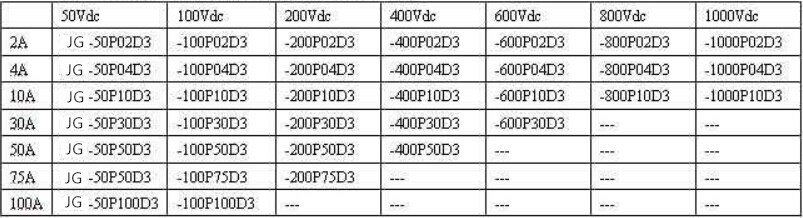

  (二)继电器负载输出端电流等级及型号如下表

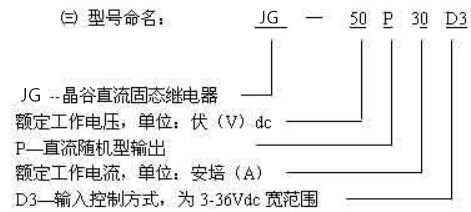

型号命名

  (四)技术参数

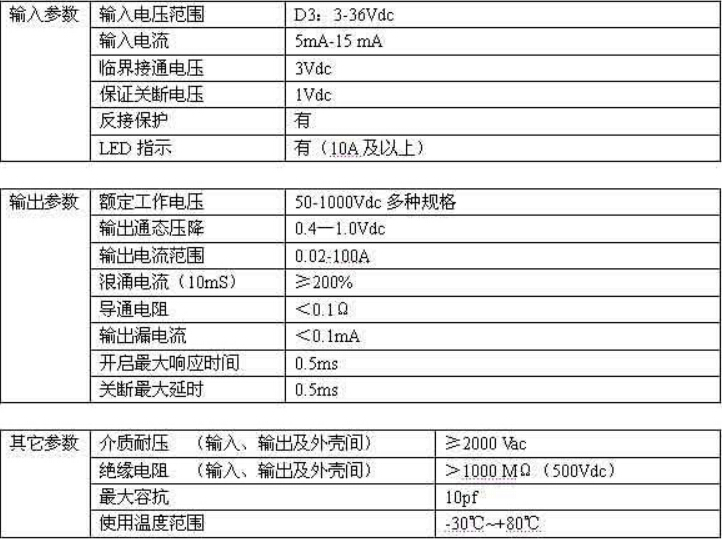

技术参数

  (五)不同电流等级的直流固态继电器的外形

  ①2A、4A为塑料外壳,各有卧式和立式两种,均为插针焊接,印刷板上使用,自然冷却。

  ②1OA-30A长方形直流固态继电器为铝质底板,塑料外壳,螺钉压紧式电极。

  ③50A-75A长方形固态继电器为铜质底板,塑料外壳,螺钉压紧式电极,固定在散热器上使用。

  ④100A长方形固态继电器为加厚钢质底板,塑料外壳,螺钉压紧式电极,固定在散热器上使用。

  (六)外形尺寸

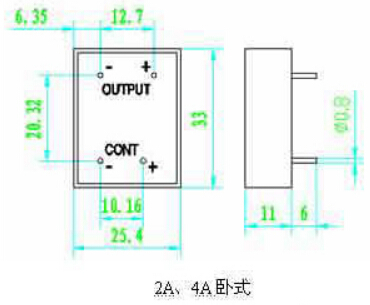

2A、4A卧式

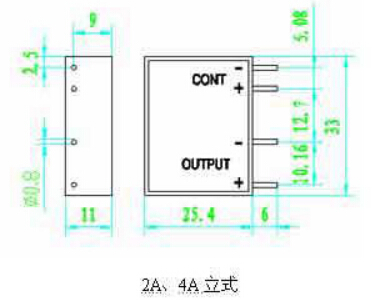

2A、4A立式

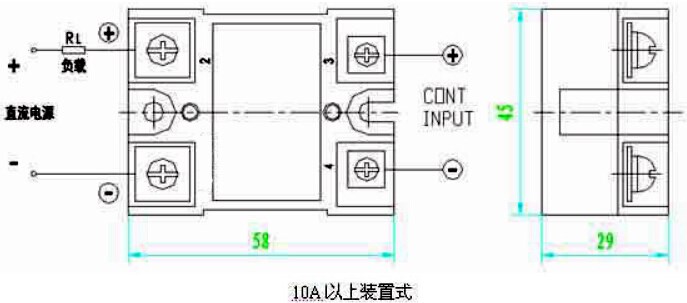

10A以上装置式
