双向可控硅三相调压移相触发器
更新时间:[2015-2-2] 浏览次数:586次

        双向可控硅三相调压移相触发器输入与输出回路之间光电隔离,发光二极管指示正、反转状态。改变控制开关接通位置,可方便实现对双向可控硅三相调压移相触发器的切换。 控制内部设有互锁、延时等功能,切换安全可靠。可控硅输出,切换时无机械触点、无噪音、无火花。产品主要用于双向可控硅三相调压移相触发器运行的频繁切换。



  (一)概述

  晶谷三相可控硅交流调压移相触发器(英文名称为Jinggu Solid-State jk trigger),简称LSJK,并不是三个单相可控硅移相触发器的简单组合,它内部集三相电压同步过零检测、榭目电路、输入控制电路和三路(或六路)驱动可控硅的触发电路于一体,独特的全兼容输入控制模式,0-5Vdc、0-1OVdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应,无须专门特别订制,也可用电位器手动控制。在输入控制作用下,产生三相可改变导通角度的强触发脉冲信号再去分别控制可控硅,即可实现三相负载电压从OV到电网全电压的无级可调。输入调节范围宽,输出调节精度高,三相对称性好,抗干扰能力强。触发器内置高性能开关电源,80-26Vac宽范围输入均可正常工作,无须外接同步变压器,也无须外接直流电源,采用SMT贴片工艺,体积小,外围接线少,使用方便。有LED电源指示和输出调节量指示。触发器使用单宽脉冲强触发方式,适应感性负载或阻性负载,△形或Y形接法(无须N线)均可,可以触发额定电流达1500A的可控硅。

  三相可控硅触发器系列有①单向可控硅三相调压移相触发器(SJK-T3SCRH )、②双向可控硅三相调压移相触发器(SJK-T3TRI)、③三相半控桥式整流调压移相触发器(SJK-T3SCRT )、④三相全控桥式整流调压移相触发器(SJK-T3SCRF)等四种。

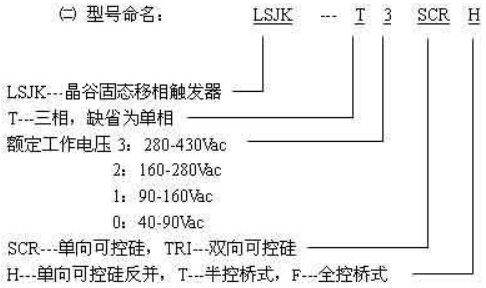

  (二)型号命名

  型号命名

  (三)多种输入方式

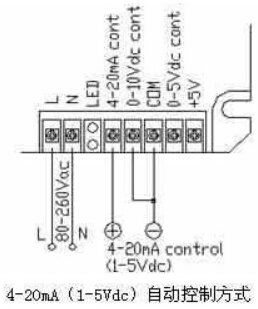

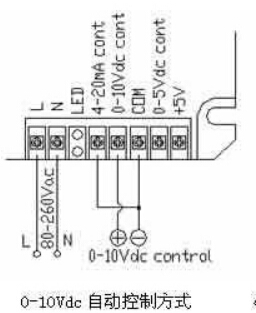

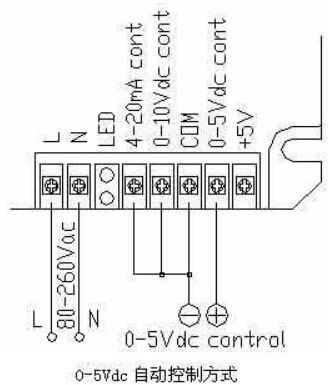

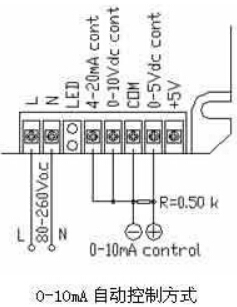

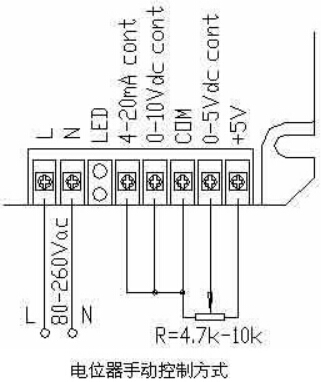

   电位器手动控制方式 0-5Vdc自动控制方式 0-10Vdc自动控制方式 4-20mA(1-5Vdc)自动控制方式 0-10mA自动控制方式

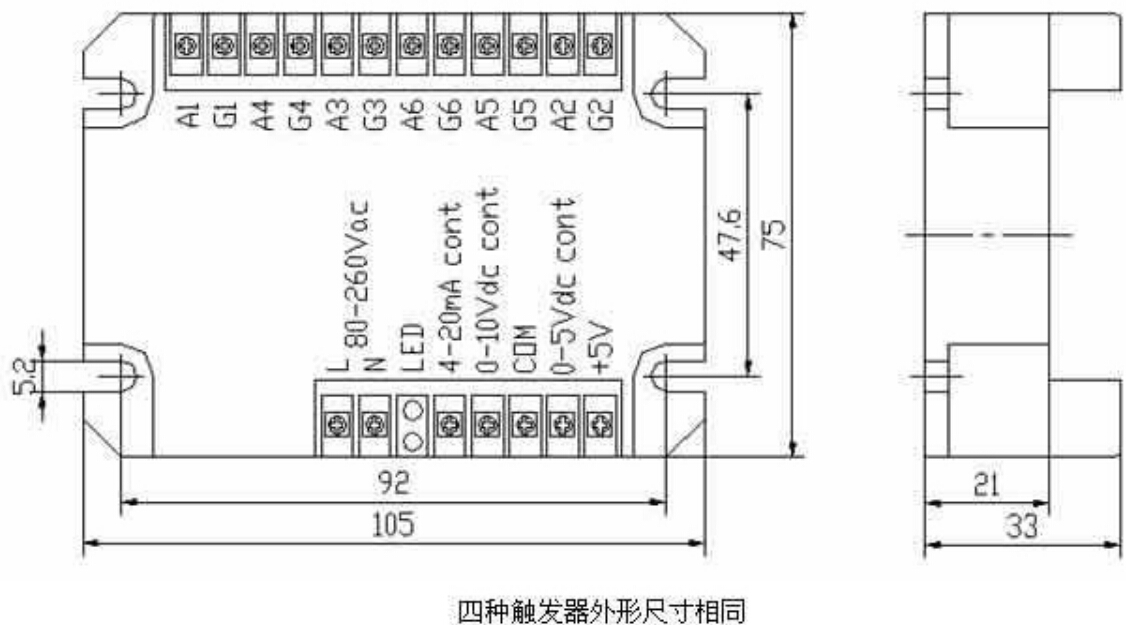

  (四)外形尺寸

  四种触发器外形尺寸相同

  (五)强电部分接线图

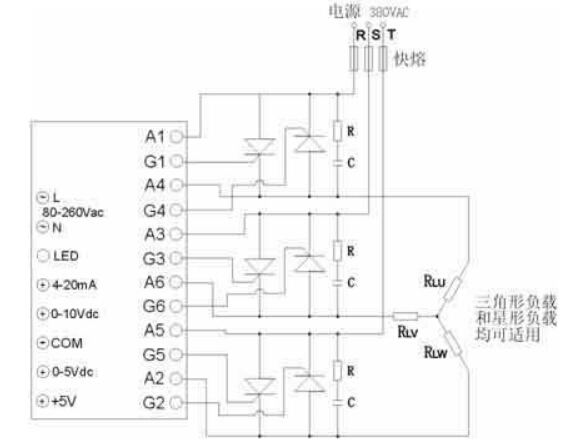

  ①移相触发器(LSJK-T3SCRH)与6只单向可控硅组成三相交流调压的接线图



  ②移相触发器(LSJK-T3TR1)与3只双向可控硅组成三相交流调压的接线图



  ③移相触发器(SJK-T3SCRF)与6只单向可控硅组成三相全控桥式整流直流调压的接线图

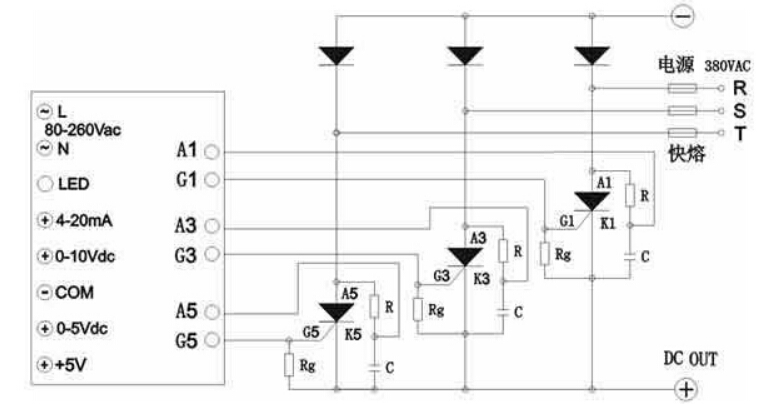

  ④移相触发器(SJK-T3SCRT)与3只单向可控硅、3只整流二极管组成三相半控桥式整流直流调压的接线图



  (六)使用说明

  1、三相交流调压电路的三路进线R、S、T无相序要求。

  2、三相半控、全控整流电路中的三路进线R、S、T有相序要求,若发生调控范围变窄、调控时

  输出有突变等系统不能正常工作时,则将任意两路进线对调即可。

  3、三相触发器的触发端(如Al、G1,……,A6、G6)为单宽脉冲强触发方式,可以触发额定电流1500A以内的任何单向可控硅。强触发方式的连线为A1、G1对应KP1的阳极和门极,而不是变压器驱动方式用的阴极和门极。

  4、独特的全兼容输入控制模式,0-5Vdc,0-1OVdc, 4-20mA, 1-5Vdc, 0-10mA等自动方式均能适应,无须专门特别订制,也可用电位器手动控制。输入调节范围宽,输出调节精度高,三相对称性好,抗干扰能力强。

  ①当控制端cont从0-5Vdc改变时,交流负载上的电压从0伏到最大值线性可调,其中cont在0-0.7Vdc左右时为全关闭区域,可靠关断整个电路的输出;cont在0.7Vdc-4.3Vdc左右为可调区域,即随着控制电压的增大,导通角a从180°到0°线性减小,交流负载上的电压从0伏增大到最大值;cont在4.3Vdc-5Vdc左右时为全开通区域,交流负载上的电压为最大值(接近电网电压)。

  ②当以0-10Vdc控制输入时,0-0.7Vdc左右时为全关闭区域,可靠关断整个电路的输出;0.7Vdc-9.3Vdc左右为可调区域,即随着控制电压的增大,导通角a从180°到0°线性减小,交 流负载上的电压从0伏增大到最大值,9.3Vdc-1OVdc左右时为全开通区域。

  ③当以4-2OmA控制输入时,4-5mA左右时为全关闭区域,可靠关断整个电路的输出;5-19mA左右为可调区域,即随着控制电流的增大,导通角a从180°到0°线性减小,交流负载上的电压从0伏增大到最大值;19-20mA左右时为全开通区域。

  5、当使用0-5Vdc输入控制时,0-lOVdc和4一20mA输入端必须接地。当使用0-10Vdc输入控制时,4一20mA输入端必须接地。当使用4-20mA输入控制,0一10Vdc输入端必须接地。各CONT端相对COM端必须为正,如极性相反则输出端可能失控。

  6, CONT端对COM端的输入阻抗大于30KΩ。+5V电压信号只提供给手控电位器用,不作它用,所选用的电位器阻值在2-10KΩ间。

  7、在任一时刻宜使用一种输入方式,若两种以上方式同时输入使用,则一般为输入电压较高的一种起主要作用。

  8、三相交流调压电路中的负载可以为△接法或Y形接法,Y形接法时中心点不必接入N线。

  9、当输出端并联大电解电容滤波时,由于电容两端电压不能突变,这种高电压、大容性场合很容易造成模块过流而损坏,因此模块上电前须保证控制端CONT电压在OV或4mA,上电后,CONT须从低位逐渐增大,以保证电容冲击电流最小。

  10、主电路中可控硅的阳极和阴极间必须加一阻容吸收回路保护,其中电阻一般选30-100Ω、3W以上,电容选0.1-1.0uf, 400VAC以上。

  11、触发器有LED电源指示和输出调节量指示。

  12、触发器内置高性能开关电源,80一260Vac宽范围输入均可正常工作,与R、S、T主电路没有相位关系。

  13、模块无须外接同步变压器,也无须外接直流电源。

  14、各输入控制端与开关电源输入端之间以及与强电主回路之间为全隔离设计,绝缘介质耐压大于2000Vac。
