三相交流固态调压器
更新时间:[2015-02-02] 浏览次数:33148次

 ㈠ 概述
1、晶谷三相交流固态调压器采用进口大规模集成电路设计,内部集三相移相触发电路、单向可控硅、RC阻容吸收回路及电源电路等于一体,可自动或手动调节以改变负载上的电压,从而调节三相输出功率。即在输入控制作用下,产生三相可改变导通角的强触发脉冲信号再去分别控制内部可控硅,实现三相负载电压从0V到电网全电压的无级可调。
2、全面支持4-20mA、0-5Vdc、0-10Vdc、1-5Vdc、0-10mA等输入自动控制模式,也可用手动控制,输出电压从0V到最大值线性可调,输入调节范围宽,输出调节精度高,三相对称性好,抗干扰能力强。
3、调压器无须外接同步变压器,也无须外部输入直流控制电源。
4、调压器能适应变压器等感性负载或电加热等阻性负载,负载Δ形或Y形接法均可,Y形接法时负载中心点不必接入N线。调压器也适用于小功率三相力矩电机的调速,及风机、水泵等的调速,也可应用于交流电机的缓启动。
5、调压器采用SMT工艺,DCB陶瓷基板,体积小,外围接线少,性能稳定,使用方便,可靠性高。
6、调压器有LED电源指示和输出调节量指示。
7、调压器已内置可控硅保护电路,无须外接。
8、调压器适用于三相四线制电路,交流380V±10%,频率:50Hz。自动判别相序,电路的进线R、S、T无相序要求。
9、各输入控制端与强电主回路之间为全隔离设计,绝缘介质耐压大于2000 Vac。

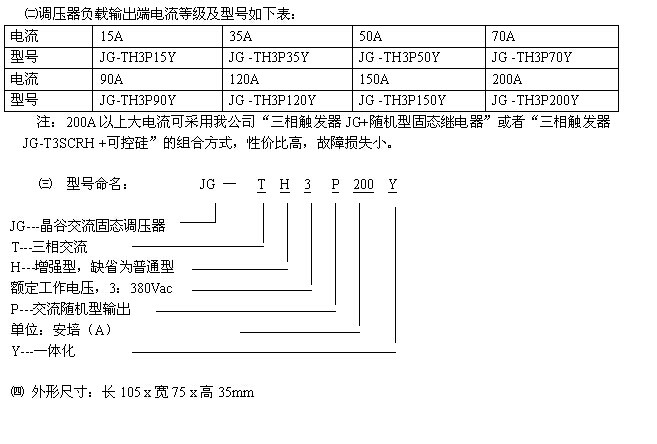

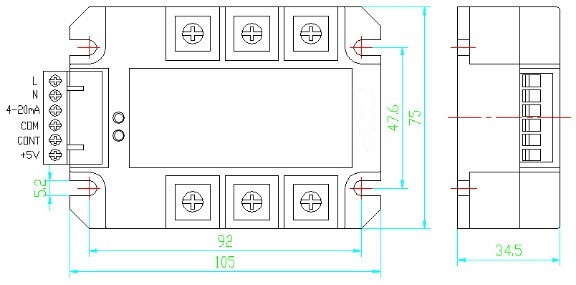

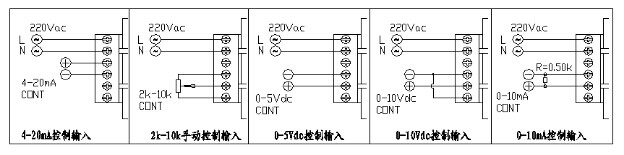

㈤ 输入端子各功能模式接线图

使用说明
1、独特的全兼容输入控制模式, 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应,无须专门特别订制,也可用电位器手动控制。
①、4-20mA控制方式:按图示,可接受温控表等的4-20mA模拟信号,调压器内部4-20mA端相对com端的输入阻抗为250Ω。采用此方式时+5V端和cont端悬空。
②、电位器手动控制方式:按图示,电位器中间端接到调压器cont端,电位器另两端分别接到调压器com端和+5V端。当控制端cont从0-5Vdc改变时,交流负载上的电压从0伏到最大值线性可调,cont端电压越高,调压器输出越大。+5V电压由调压器本身内部产生,无须外部提供,只配合手控电位器用,不作它用,所选用的电位器阻值在2-10KΩ之间。采用此方式时''''''''''''''''4-20mA''''''''''''''''端悬空。
③、0-5Vdc控制方式:按图示,可接受单板机等的0-5Vdc模拟信号,输入控制正极接cont端、负极接com端,调压器内部cont端相对com端的输入阻抗大于30KΩ。采用此方式时+5V端及''''''''''''''''4-20mA''''''''''''''''端悬空。
④、0-10Vdc控制方式:按图示,可接受PLC等的0-10Vdc模拟信号,调压器内部0-10Vdc端相对com端的输入阻抗大于15KΩ。采用此方式时''''''''''''''''4-20mA''''''''''''''''端悬空,+5V端和com端短接,0-10Vdc控制信号从0-5Vdc控制端借道进入。
  ⑤、0-10mA控制方式:按图示,采用此方式时须在调压器cont端与com端之间接一只500Ω、1/2W电阻,当输入0mA时对应cont端为0Vdc,当输入10mA时对应cont端为5Vdc。
2、各功能端相对com端必须为正,com端为负极,如极性接反则调压器主回路输出端可能失控。
3、调压器各功能端的控制特性均为正特性,即控制电压越高,调压器强电主回路输出电压越高。
4、在某一时刻宜使用一种输入控制方式,若两种以上方式同时输入使用,则一般为输入信号较强的一种起主要作用。若要手动和自动两用,例如自动接在4-20mA端,手动接在0-5V端,可通过双掷开关进行功能切换。
5、若调压器内可控硅在较小导通角下长时间输出较大电流(即主电路输入电压很高、输出电压很低),这可能导致调压器严重发热。
6、调压器有线性补偿功能,输入输出特性曲线:

㈦ 强电主回路输出端应用电路接线

1、 安装方式:壁挂式垂直安装,电源为上进下出。接线时各铜端子上要清除杂物,拧紧螺钉,否则会造成端子发热而导致损坏。

2、 三相交流电路的进线R、S、T无相序要求,导线粗细按实际使用电流选择。

3、 "L"和"N"线仅为模块内部控制电源用,用1平方细导线即可,与各输入控制端之间为全隔离绝缘设计。 “L”端可接到任一路相线上,“N”端必需接三相零线。

4、 U、V、W输出端可接380Vac△形负载或者220VacY形负载(无须接N线)。

5、 过流保护:在使用过程中若发生过流现象,应首先检查负载有无短路等故障。可在调压器的进线R、S、T端之前安装快速熔断器,规格可按实际负载电流的1.5倍选配。

6、 调压器应与散热器配合使用,在机柜中与其他器件之间有足够的散热空间。必要时可安装220V~风扇强制散热。散热效果不仅跟实际使用电流和散热器的大小有关,还跟环境温度(夏季、冬季)、通风条件(自然冷却、强制冷却、风量大小)以及安装密度等因素均有关。

7、 Y型调压器应用于三相四线制电路接线图:三相输出电压对称性较好,正常情况下三相输出误差不大于±10V,若偏差稍明显,请检查三相进线R、S、T电压是否一致,三相负载是否平衡。
