三相交流电机正反转控制器
更新时间:[2015-11-21] 浏览次数:5011次
㈠ 概述
    1、晶谷三相电机正反转控制器,三相三控型(内置五路可控硅)。
2、控制器在输入控制端设置正反互锁电路,有效防止正反两路可控硅同时导通。
3、输出端与输入控制端采用光电隔离,内部每一路可控硅内置RC吸收回路,无需外接。
4、控制器有两只LED发光管显示电机旋转方向,另有LED电源指示。
5、控制电压12-24Vdc宽范围,工作电流约25-45mA。
6、控制器有380V上电保护电路,无浪涌冲击,抗干扰能力强。可控硅采用DCB陶瓷基板,电流规格为15A-90A。
7、产品可靠性高,接线简单,使用方便。


(四) 原理框图和接线图

1、控制器主电源输入上端应安装带过流保护断路器(空气开关),并且在必要时串接快速熔断器(RD)。断路器和熔断器的额定电流可按电机额定电流的1.2-1.5倍选取,不必选取过大。
2、控制器内部每一路可控硅均内置RC吸收回路和过压保护电路,无需外接。
3、三相三控型内置五路可控硅,当控制器关断时,可全部切断控制器的输出。
4、控制输入端A路和B路,当两路均无输入或均有输入时,控制器关断主回路输出。当仅有A路控制输入时,主回路输出为U – V - W相序。当仅有B 路控制输入时,主回路输出为V - U - W相序。


             三相三控型(内置五路可控硅)

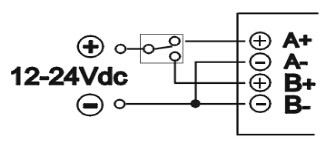

        正反输入控制端必须共阴接法(不能接共阳方式)
