电磁振动给料器是一种比较新型的广泛应用于粮食处理中心和饲料加工厂的均匀连续给料设备，用于把块状、颗粒状、粉状物料定量均匀连续地给到受料装置中。

　　1 振动给料器结构及给料原理

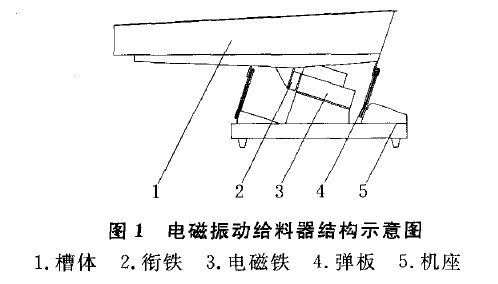

　　振动给料器主要由机座、槽体、电磁铁、衔铁、弹板等组成，如图1所示。将工频交流电经过单向半波整流后加在电磁铁的激振线圈上，在交流电正半周，激振线圈有电流通过，使电磁铁和衔铁之间产生一对大小相等的电磁力而相互吸引，使槽体向后运动，同时弹板弹性变形储存一定的势能;在交流电负半周，激振线圈无电流通过，磁铁和衔铁之间的电磁力消失，弹板储存的势能释放，槽体向前运动。这样电磁振动给料器就以交流电频率50Hz为工作频率作往复振动，使槽体中的物料不断向前抛起移动，实现给料的目的。

　　2 传统电气控制

　　传统电气控制一般包括同步电源、控制放大和晶闸管驱动3部分。它的缺点是：①定量控制部分与输出部分没有隔离，当供电电压波动时，给料器的激振力变化很大;②在实现自动调节给料时，需增加数字输出和A/D转换电路，数字和模拟电路之间干扰大，影响给料量的稳定性和准确性;③ 结构复杂，维护困难。

　　3 利用全隔离单相交流固态调压器控制

　　全隔离单相交流固态调压器(半波)是由光电隔离电路、移相触发电路、单相晶闸管和同步变压器等组成，并以电力模块形式封装的底板绝缘型电力半导体控制元件。它可以代替传统电接点作为投切装置，具有继电器特性。

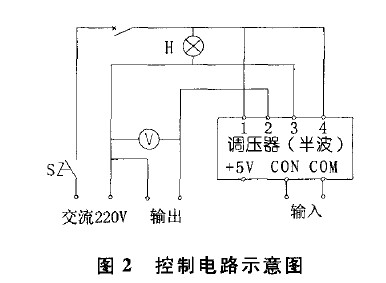

　　控制电路如图2所示，脚1、2为模块输出端，脚3、4为模块内部同步变压器初级，脚COM 为内部地端，脚CON为控制端，脚+5V端的+5V 电压为调压器内部产生，供电位器手动控制，进行自动控制时只须在CON、COM 问输入0～5V 电压即可，脚1、2、3、4的强电部分和脚COM、CON、+5V弱电部分完全隔离。输入端CON对COM 必须为正，如极性相反则输出端失控(全开或全闭)。当控制端CON从O～5V改变时，电磁振动给料器上的电压从0到最大值可调。其中，CON 在0～0.8V 时为全关闭区域，输出端没有电压，给料器不振动;CON在0.8～ 4.6V时为可调区域，随着控制电压的增大，导通角从180°～0°线性减小，给料器上的平均电压从0V逐渐增大到最大值，给料器激振力变大，给料量增加;CON在4.6～5.0V时为全开通区域，给料器上的平均电压为最大，此时给料量最大。

　　4 结束语

　　实践证明，使用全隔离单相交流固态调压器(半波)对电磁振动给料器进行控制，电路简单，成本低，弱电控制电路和强电驱动电路之间干扰小，给料量控制准确、稳定。
