㈠ 概述

   1、控制器适用于直流电机的频繁正反启动，或直流电感线圈的频繁正反切换。克服了机械式触点容易跳火烧毁的缺点，寿命长，价格低，安装使用方便。主电路输入输出端与正反控制端之间采用光电隔离或高频变压器隔离，绝缘介质耐压大于2000 Vac。

  2、控制器内A向和B向之间转换在控制端已设置硬件软件互锁，有效防止正反转开关同时导通。

  3、控制器内部采用功率场效应管(MOSFET)做输出器件，有MOSFET保护电路，可靠性高。

  4、发光LED管显示电机旋转方向，当两路LED都不亮时为停止状态。

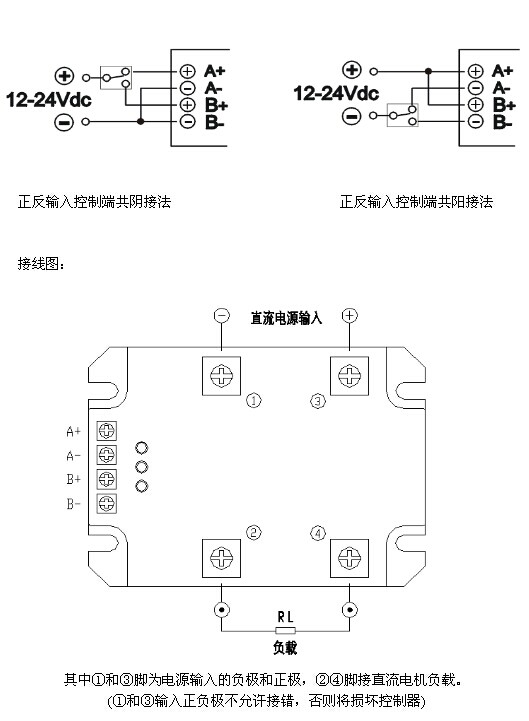

  5、输入控制电压为12-24Vdc，共阳或共阴可任意接线。控制线共阳连接时，A—、B—端低电平有效，当A—、B—端同时为低电平时控制器自动关闭。共阴连接时，A+、B+端高电平有效，当A+、B+端同时为高电平时控制器自动关闭。

  6、控制端电流不大于25mA
