三相整流固态调压器
更新时间:[2015-02-02] 浏览次数:24413次

  ㈠ 概述

  1、JG-系列三相整流固态调压器采用进口大规模集成电路设计,内部集三相过零检测电路、移相控制电路、触发驱动电路、六路单向可控硅组成的全桥、RC阻容吸收回路及电源电路等于一体,在自动或手动调节的输入控制作用下,产生三相可改变导通角的强触发脉冲信号再去分别控制内部可控硅,实现三相交流电直接转换成幅值无级可调的脉动直流电压,负载上的电压从0V到电网全电压的全范围调节。模块典型应用于各种电源、稳压、直流电机、励磁、电焊、电镀、充电等场合。

  2、0-5Vdc、0-10Vdc、4-20mA等全兼容输入自动控制模式,也可用手动控制。输入调节范围宽,输出调节精度高,抗干扰能力强。

  3、调压器内置电源。无须外接同步变压器,也无须外接直流电源。有LED指示。

  4、调压器采用SMT工艺,DCB陶瓷基板,体积小,外围接线少,性能稳定,使用方便,可靠性高。

  5、调压器适用于交流380V±20%,频率:50Hz。三相交流电路的进线R、S、T无相序要求。

  6、各输入控制端与电源输入端之间以及与强电主回路之间三者为全隔离设计,绝缘介质耐压大于2000 Vac。

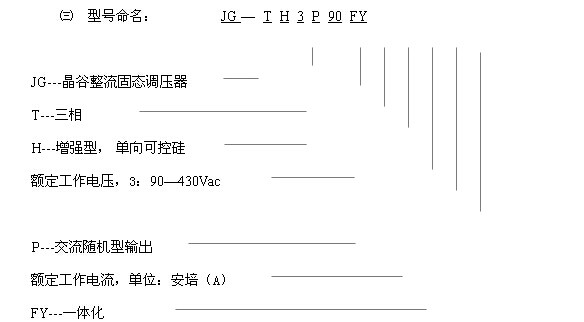

  ㈡调压器负载输出端电流等级及型号如下表

  注:150A以上大电流可采用我公司“三相触发器LSJK-T3SCRF+可控硅”的全控或半控组合方式,性价比高,故障损失小。

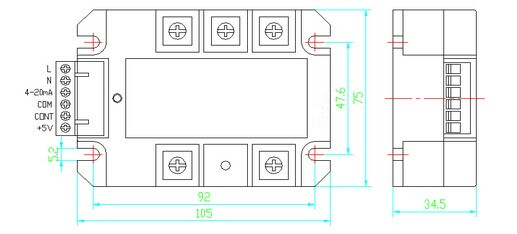

  ㈣ 外形尺寸

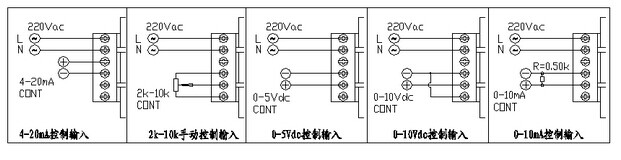

  ㈤ 输入端子各功能模式接线图

  使用说明

  1、独特的全兼容输入控制模式, 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应,无须专门特别订制,也可用电位器手动控制。

  ①、4-20mA控制方式:按图示,可接受温控表等的4-20mA模拟信号,模块内部4-20mA端相对com端的输入阻抗为250Ω。采用此方式时+5V端和cont端悬空。

  ②、电位器手动控制方式:按图示,电位器中间端接到模块cont端,电位器另两端分别接到模块com端和+5V端。当控制端cont从0-5Vdc改变时,交流负载上的电压从0伏到最大值线性可调,cont端电压越高,模块输出越大。+5V电压由模块本身内部产生,无须外部提供,只配合手控电位器用,不作它用,所选用的电位器阻值在2-10KΩ之间。采用此方式时''''''''''''''''''''''''''''''''4-20mA''''''''''''''''''''''''''''''''端悬空。

  ③、0-5Vdc控制方式:按图示,可接受单板机等的0-5Vdc模拟信号,输入控制正极接cont端、负极接com端,模块内部cont端相对com端的输入阻抗大于30KΩ。采用此方式时+5V端及''''''''''''''''''''''''''''''''4-20mA''''''''''''''''''''''''''''''''端悬空。

  ④、0-10Vdc控制方式:按图示,可接受PLC等的0-10Vdc模拟信号,模块内部0-10Vdc端相对com端的输入阻抗大于15KΩ。采用此方式时''''''''''''''''''''''''''''''''4-20mA''''''''''''''''''''''''''''''''端悬空,+5V端和com端短接,0-10Vdc控制信号从0-5Vdc控制端借道进入。

  ⑤、0-10mA控制方式:按图示,采用此方式时须在模块cont端与com端之间接一只500Ω、1/2W电阻,当输入0mA时对应cont端为0Vdc,当输入10mA时对应cont端为5Vdc。

  2、各功能端相对com端必须为正,com端为负极,如极性接反则模块主回路输出端可能失控。

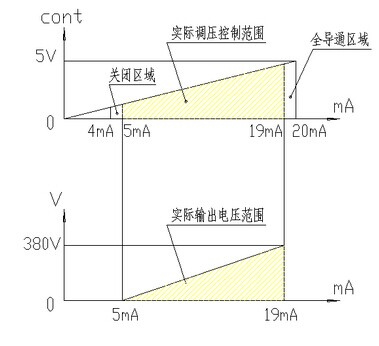

  3、模块各功能端的控制特性均为正特性,即控制电压越高,模块强电主回路输出电压越高。

  4、当输出端并联大电解电容滤波时,由于电容两端电压不能突变,这种高电压、大容性场合

  很容易造成模块过流而损坏,因此模块上电前须保证控制端cont电压在0V或4mA,上电后,

  cont须从低位逐渐增大,以保证电容冲击电流最小。

  5、在某一时刻宜使用一种输入控制方式,若两种以上方式同时输入使用,则一般为输入信号较强的一种起主要作用。模块可手动和自动两用,通过双掷开关进行功能切换即可。

  6、若模块内可控硅在较小导通角下长时间输出较大电流(即主电路输入电压很高、输出电压很低),这可能导致模块严重发热。若负载实际使用电压较低,可先用三相变压器将电压降低,再用模块整流调压,可选用LSC-TH0PxxFY低压系列。

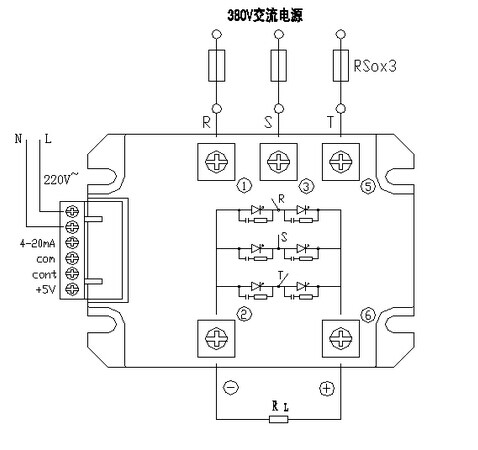

  ㈥ 强电主回路输出端应用电路接线

  1、安装方式:壁挂式垂直安装。接线时各螺钉要拧紧,电源为上进下出。

  2、三相交流电路的进线R、S、T无相序要求,导线粗细按实际使用电流选择。

  3、“L”和“N”线仅为模块内部电源用,用1平方细导线即可,与其余各输入控制端之间为全隔离绝缘设计。

  4、过流保护:在使用过程中若发生过流现象,应首先检查负载有无短路等故障。可在模块的进线R、S、T端之前安装快速熔断器,规格可按实际负载电流的1.5倍选配。

  5、模块应与散热器配合使用,在机柜中与其他器件之间有足够的散热空间。必要时可安装风扇强制散热。散热效果不仅跟实际使用电流和散热器的大小有关,还跟环境温度(夏季、冬季)、通风条件(自然冷却、强制冷却、风量大小)以及安装密度等因素均有关。①③⑤为三相R、S、T输入端,②为输出直流负极,⑥为输出直流正极。
