双向可控硅调压型移相触发器
更新时间:[2015-02-02] 浏览次数:18895次

  (一)概述

  双向可控硅调压式移相触发器的原理是根据控制电压CONT的大小(控制信号通常为0-5V, 0-1OV, 4-20mA, 1-5V,0-10mA等),输出端产生与电网电压同步的双倍电网频率的从180°到0°范围内移相的宽脉冲,用以驱动随机型固态继电器或可控硅,使交流负载上的电压从0伏到最大值线性可调,从而达到移相调压的目的。触发器内部包括同步相位检测电路、锯齿波形成电路、输入控制调整电路、基准电路、移相比较电路、驱动触发输出电路,以及提供这些电路工作的稳压电源等。产品超小超薄设计,SMT贴片工艺,有立式、卧式、针插式、装置式等封装形式。可与单向、双向可控硅或随机型固态继电器灵活组合,用于半波、全波交流电压调节或半控、全控桥式整流直流电压调节。可电位器手动控制或电压信号、电流信号自动控制。触发器使用单宽脉冲强触发方式,适应感性负载或阻性负载。

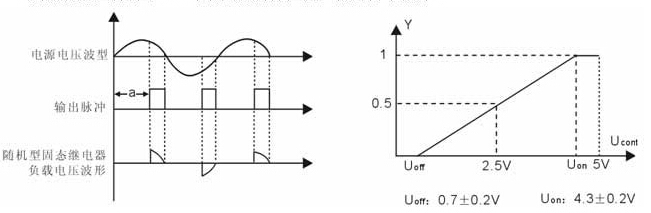

  移相触发器控制电压Ucont和输出端脉冲占空比Y的关系曲线如下:

     移相触发器控制电压Ucont和输出端脉冲占空比Y的关系曲线图

  a.控制电压在OV- Uoff为关闭区域,可靠关闭主电路电压的输出。

  b.控制电压在Uoff - Uon为基本线性区域,随着控制电压信号的增大,主电路负载上的电压也逐渐增大。

  c.控制电压在Uon-5V时,为全导通区域,负载上的电压即为电网电压。

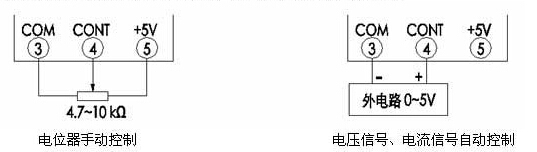

      电位器手动控制,电压信号、电流信号自动控制

  单相移相触发器有专用于触发驱动随机型固态继电器的LSJK-SRZ型、LSJK-SRL型、LSJK-SRW型,有用于触发驱动单向、双向可控硅的LSJK-SCRH型、LSJK-SCRX型、LSJK-TRI型,有用于触发驱动单向可控硅组成半控、全控桥的LSJK-SCRT型、LSJK-SCRF型。

  (二)单相可控硅移相触发器

  此类触发器有五种,全部为螺钉压紧式电极,装置式安装:

  ①双向可控硅调压型移相触发器,LSJK-TRI型;

  ②单向可控硅增强调压型移相触发器,LSJK-SCRH型;

  ③单向可控硅半波调压型移相触发器,LSJK-SCRX型;

  ④单向可控硅半控桥整流型移相触发器,LSJK-SCRT型;

  ⑤单向可控硅全控桥整流型移相触发器,LSJK-SCRF型。

  可控硅移相触发器模块的原理是:以电网相位为同步,当改变控制电压的大小(OV-5V)时,内部便产生相对电网电压180°- 0°的触发脉冲,通过光电隔离,输出端(A、G)便触发相应的可控硅导通,从而达到移相调压的目的。

  由于移相触发器的控制部分与输出触发端之间光电隔离,因而可以用手动或自动两种控制方式,其作用完全等同于随机型LSR移相触发器。在应用中只需提供15±3Vac的电网同步电压。连线全部为螺钉压紧式电极,装置式安装,使用极为方便。

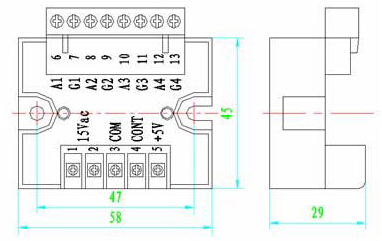

  1、外形尺寸

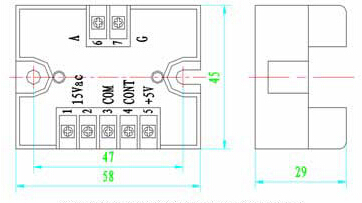

  LSJK-TRI型和LSJK-SCRX型外形尺寸

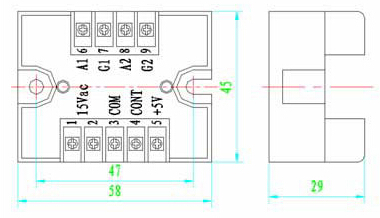

  LSJK-SCRH型和LSJK-SCRT型外形尺寸



  LSJK-SCRF型外形尺寸

  2、引脚功能:

  ①、②脚(~端)接同步变压器的副边绕组,电压为15±3Vac,供给移相触发器的电源和同步基准;

  ③脚和⑦脚(COM端)为内部地,当移相触发器由外电路自动控制时,③脚和⑦脚与外电路的地相连;

  ④脚(CONT端)为脉冲移相控制端,当④脚输入相对于③脚有0-5Vdc电压信号时,⑥脚等输出端便产生180°到0°的可移相的宽脉冲;

  ⑤脚(+5V端)为移相触发器内部产生的+5V电压端,当⑤④③脚外接电位器手动控制时,⑤脚提供电源,当外电路提供控制信号时,⑤脚悬空不用;

  ⑥-(13)脚为输出端,驱动单向或双向可控硅。

  3、移相触发器的其他技术参数

  a.①②脚外接的同步变压器次级绕组电压值要求在15±3VAC以内,所需的电流约为30mA,功率1W或2W即可。

  b.⑤脚的+5V电压信号供手动电位器控制时提供电源用,不作他用,所选用的电位器值一般在4.7KΩ到10KΩ之间。

  c.④脚控制端电压在O.5V范围内变化,④③脚输入阻抗大于15KΩ。

  d.④脚若需0-lOV或4-20mA等其他控制信号时,请在订货时予以说明。

  e.移相触发器的控制部分与输出触发端之间光电隔离。

  f.触发器有LED电源指示和输出调节量指示。

  g.可控硅应按下列电路图接上相应的RC吸收回路,其中R选30Ω-100Ω,功率大于等于3W; C选0.l μf-1.0μf, 250VAC或400VAC以上。

  4、移相触发器与可控硅组成的应用电路图

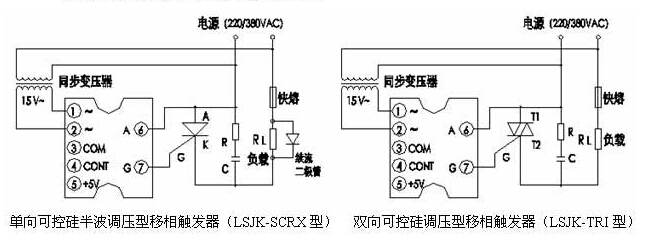

     单向可控硅半波调压型移相触发器(LSJK-SCRX型)双向可控硅调压型移相触发器(LSJK-TRI型)

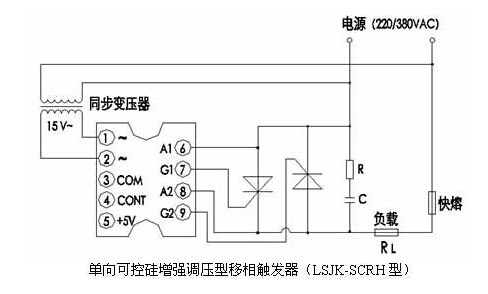

       单向可控硅增强调压型移相触发器(LSJK-SCRH型)

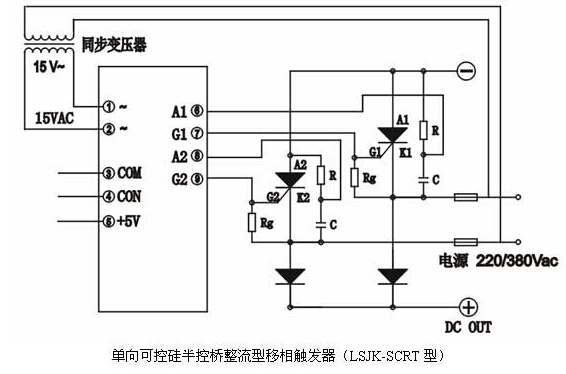

       单向可控硅半控桥整流型移相触发器(LSJK-SCRT型)

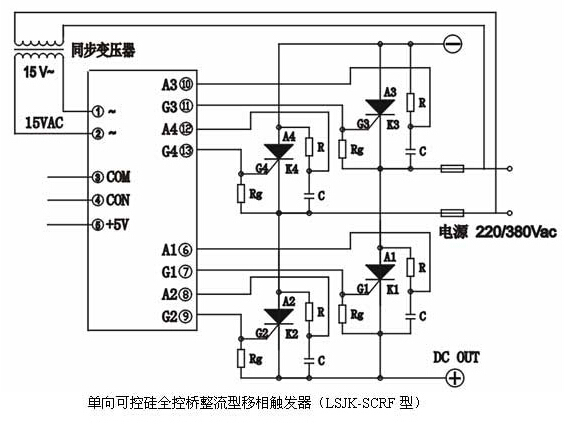

     单向可控硅全控桥整流型移相触发器(LSJK-SCRF型)
