固态继电器移相触发器
更新时间:[2015-02-02] 浏览次数:19804次

  固态继电器用三相移相触发器JG-TSR

  这是一种适合驱动三路随机型固态继电器,以构成三相交流移相调压电路的三相触发器。触发器内部集三相电压同步过零检测、移相电路、输入控制电路和三路驱动触发电路于一体,独特的全兼容输入控制模式, 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应,无须专门特别订制,也可用电位器手动控制。在输入控制作用下,产生三路可改变导通角度的脉冲信号再去分别控制三路单相随机型固态继电器,即可实现三相负载电压从0V到电网全电压的无级可调。输入调节范围宽,输出调节精度高,三相对称性好,抗干扰能力强。触发器无须外接同步变压器,也无须外接直流电源,采用SMT贴片工艺,体积小,外围接线少,使用方便。触发器使用单宽脉冲强触发方式,适应感性负载或阻性负载,Δ形或Y形接法(无须N线)均可。

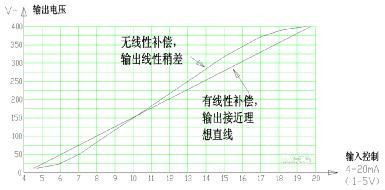

1、触发器有线性补偿功能,极大地提高了调节均匀性,输出变化接近理想直线,输入调节范围宽,输出调节精度高,三相对称性好,抗干扰能力强。

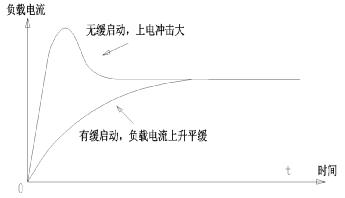

2、触发器有缓启动功能,有效地减小了负载的瞬间冲击电流,有效保护模块安全,延长负载寿命。调节触发器上“VR2”小电位器,缓启动时间可在0-10秒之间改变。
3、触发器有输出最大值限制调节功能,调节触发器上“VR1”小电位器,限制值可在20-100%之间变化。
㈠ 触发器型号:JG-TSR

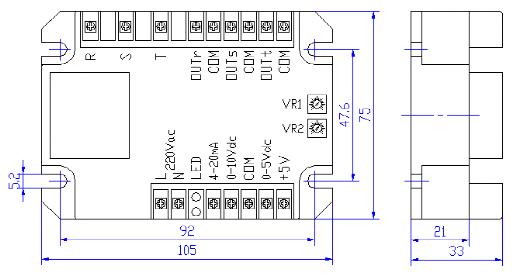

㈡ 外形尺寸

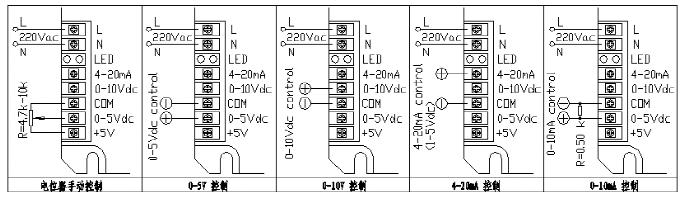

 ㈢ 多种输入方式


1、独特的全兼容输入控制模式, 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应,无须专门特别订制,也可用电位器手动控制。
①、电位器手动控制方式:按图示,电位器中间端接到模块cont端,电位器另两端分别接到模块com端和+5V端。当控制端cont从0-5Vdc改变时,交流负载上的电压从0伏到最大值线性可调,cont端电压越高,模块输出越大。+5V电压由模块本身内部产生,无须外部提供,只配合手控电位器用,不作它用,所选用的电位器阻值在4.7-10KΩ之间。
②、0-5Vdc控制方式:按图示,可接受单片机等的0-5Vdc模拟信号,输入控制正极接cont端、负极接com端,模块内部cont端相对com端的输入阻抗大于30KΩ。采用此方式时''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''4-20mA''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''端和''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''0-10Vdc''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''端及+5V端悬空。
③、0-10Vdc控制方式:按图示,可接受PLC等的0-10Vdc模拟信号,模块内部0-10Vdc端相对com端的输入阻抗大于15KΩ。采用此方式时''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''4-20mA''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''端与+5V端和cont端悬空。
④、4-20mA控制方式:按图示,可接受温控表等的4-20mA模拟信号,模块内部4-20mA端相对com端的输入阻抗为250Ω。采用此方式时''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''0-10Vdc''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''端与+5V端和cont端悬空。
 ⑤、0-10mA控制方式:按图示,采用此方式时须在模块cont端与com端之间接一只500Ω、1/2W电阻,当输入0mA时对应cont端为0Vdc,当输入10mA时对应cont端为5Vdc。
2、各功能端相对com端必须为正,com端为负极,如极性接反则模块主回路输出端可能失控。
3、各功能端的控制特性均为正特性,即控制信号越强,模块强电主回路输出电压越高。
4、在任一时刻宜使用一种输入方式,若两种以上方式同时输入使用,则一般为输入信号较强的一种起主要作用。若要手动和自动两用,例如自动接在4-20mA端,手动接在0-5V端,可通过双掷开关进行功能切换。

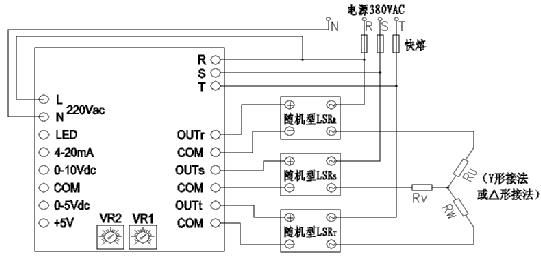

㈣  强电部分接线图

触发器可以驱动从几十安到数百安的全系列规格的随机型固态继电器,组成简单经济的三相调压系统,此方案一般用于大功率调压系统。对于150A规格以下场合,可选用三相交流固态调压器。

㈤  使用说明
1、整个电路可应用于380VAC、50Hz的电网上,主电路中三相进线(R、S、T)无相序要求,但三相进线、三路过零检测端和三路固态继电器驱动端应一一对应。
2、三相负载可为Δ形接法或Y形接法,为Y形接法时,Y的中心点N线可接可不接。
3、触发器有LED电源指示和输出调节量指示。
4、触发器自身220V~工作电源与R、S、T主电路没有相位关系,“L”端可接到任一路相线上,“N”端必需接三相零线。
5、触发器无须外接同步变压器,也无须外接直流电源,接线少,使用方便。
6、调节触发器上“VR1”小电位器,输出最大值可在0-100%之间变化。
7、调节触发器上“VR2”小电位器,缓启动时间可在0-10秒之间变化。
8、触发器工作时发热很小,不需要安装在散热器上。
9、各输入控制端与开关电源输入端之间以及与主回路强电同步取样端之间为全隔离设计,绝缘介质耐压大于2000 Vac。
10、当负载回路发生短路故障,造成随机型固态继电器损坏时,仅需更换相应损坏的那一个即可,因此故障损失较小,这是此类应用方案的最大优点。

㈥  典型应用实例:

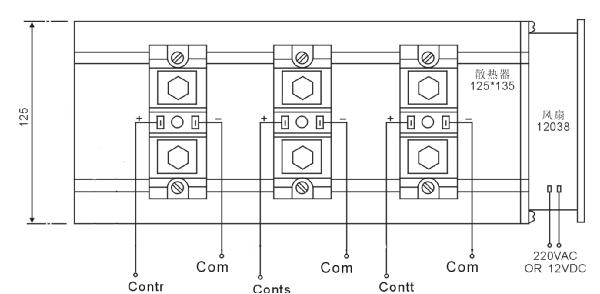

触发器的四个com在模块内部为直通相连,为弱电“地”,在自动控制方式时可与外电路控制的直流“地”相连。三只随机型固态继电器的控制负极分别与触发器com连接,也可接在一起,再连接到75℃常闭型温控开关的一端,温控开关另一端与触发器任一com公共端相连,当散热器温度过高时,可停止三只随机型固态继电器的输出,达到超温保护。
