直流固态继电器的工作原理
更新时间:[2014-07-31] 浏览次数:2175次

  直流固态继电器(DC Solid State Relay,DCSSR)是一种全部由固体电子元器件组成的具有隔离功能的无触点开关器件,其利用大功率三极管、功率场效应管(MOSFET)、IGBT等器件的开关特性,可达到无触点、无火花的接通和分断直流负载电路。

  直流固态继电器的工作原理如图1所示。输入电路作为固态继电器的触发信号源,分为阻性输入和恒流输入。阻性输人电路的输人电流随输入电压呈线性的正向变化。恒流输人电路的输入电压达到一定值时,电流不再随电压的升高而增大,可适用于相当宽的输入电压范围,一般为3至32VDC。

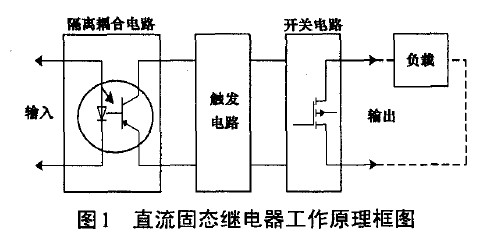

图1 直流固态继电器工作原理框图

  隔离耦合电路多采用光电耦合和高频变压器两种电路形式。常用的光电耦合器有光一三极管、光一二极管阵列等。高频变压器耦合是在一定的输入电压下,形成约10 MHz的自激振荡,通过变压器磁芯将高频信号传递到变压器次级。触发电路采用“图腾柱”式推挽电路,控制电力电子开关接通和分断。此外,为防止出现电流过载、短路及尖峰电压等现象损坏开关器件,通过配置合理的续流二极管、限流电阻、压敏电阻及RCD吸收回路等以保护SSR中的MOSFET或IGBT等电力电子开关器件。
