可控硅调压模块的结构
更新时间:[2014-12-08] 浏览次数:1553次

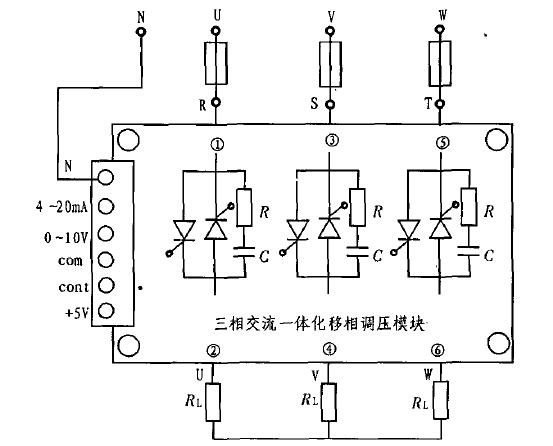

  可控硅调压模块结构如图1所示,l、3、5为模块进线端,2、4、6为模块出线端,分别连接电源和负载。左侧6个接线端为控制功能端.分别为4~20 mA信号输入端、0~10 V信号输人端、0~5 V信号输入端、0一10 mA信号输入端及手动控制输入端。当某控制端(如4—20 mA功能端)输入信号由小(4 mA)连续的变化到最大(20 mA)时,模块的输出线电压由0 V连续的变化到电网电压380 V。

图1 可控硅调压模块外部连接图
