可控硅调压器的工作原理
更新时间:[2014-12-31] 浏览次数:1604次

  可控硅调压器的工作原理是通过控制可控硅的导通与关断来实现,其触发颓率与主电路频率相同,触发电路为移相电路,通过改变触发脉冲的发出时间来控制可控硅的导通角,从而改变输出电压的有效值,达到调压的目的。其输出电压波形为不连续的波。

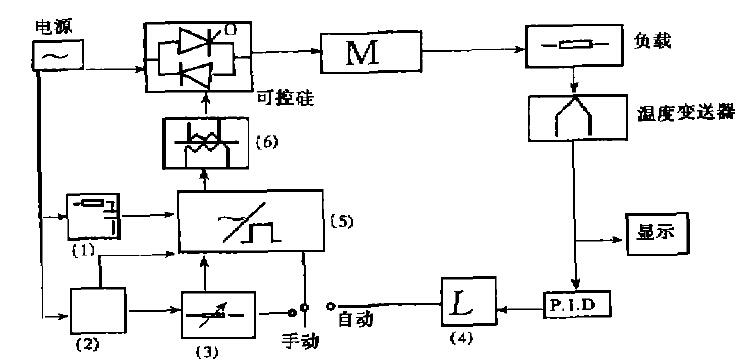

  KTF型可控硅调压器控制方框图如下:

     KTF型可控硅调压器控制方框图

           (1)同步RC滤波器                 (2)集成直流稳压电源
           (3)手动控制调节                  (4)输入信号限幅衰减电路
           (5)集成可控硅移相触发器        (6)脉冲放大与隔离压器等环节
